本稿の目的：自家消費型太陽光発電の見積書に出てくる「絶縁トランス」「昇圧トランス」「ダウントランス」が、なぜ必要で、なぜ相応の費用がかかるのかを、電気の予備知識がない方にも分かるように解説します。
結論：トランス（変圧器）は、パワーコンディショナが作る電気と、施設側の設備との間で電圧・電気方式・絶縁を整えるための機器です。「昇圧」「ダウン」「絶縁」は別々の機器を指すとは限らず、1台が複数の性質を兼ねます。
見落としがちなリスク：トランスの仕様は、パワーコンディショナの機種と施設側の条件の組み合わせで決まります。機種を後から変更すると、トランスも作り直しになることがあります。
自家消費型太陽光発電の見積書を見ていて、「絶縁トランス」「昇圧トランス」「ダウントランス」といった見慣れない項目に目が留まった方は少なくないと思います。しかも金額を見ると、太陽光パネルやパワーコンディショナと並ぶくらいの規模で計上されていることがあります。
この機器は、太陽光発電システムのなかでも特に説明されにくい部分です。パネルの枚数や発電量のように分かりやすい成果に直結しないため、「なぜこれが要るのか」を理解しないまま契約に進んでしまいがちです。トランス（変圧器）は、太陽光発電の電気を施設の設備に安全につなぐために、電圧・電気方式・絶縁の3つを合わせる機器です。本記事では、その理由を電気の基本から順に解説します。
※自家消費型太陽光発電そのものの基礎は「自家消費型太陽光発電とは？工場に導入するリアルなメリット」で解説しています。
その前に：電気には「使える電圧」が決まっている
トランスの話に入る前に、前提となる電気の性質を3つだけ押さえておきます。難しい理論ではなく、どれも身の回りで起きていることです。
1つめ。電気には「電圧」という強さがあり、機器ごとに使える電圧が決まっています。100V用の家電に200Vの電気を流せば、故障や焼損の原因になります。そもそも一般的な規格品では、100V用と200V用でプラグやコンセントの形が異なり、そのままでは挿さらないようになっています。形を分けてまで防いでいるほど、電圧を合わせることは基本的な要件だということです。
2つめ。工場や倉庫に届く電気は、そのままでは使えない強さで届いています。高圧受電の施設には6,600Vという高い電圧で電気が届き、キュービクル（高圧受変電設備）に収められた変圧器が、これを施設内で使う電圧まで下げています。キュービクルは変圧器のほか、開閉器や保護装置なども収めた設備一式の呼び名です。ふだん意識することはありませんが、施設内で使われている電気も、こうして変圧を経たものです。
3つめ。太陽光パネルが作る電気は、そのままでは施設で使えません。パネルが作るのは直流（電気が一方向に流れる形）で、施設内には一般に交流（流れる向きが周期的に入れ替わる形）で配電されています。この変換を担うのがパワーコンディショナ（PCS）です。

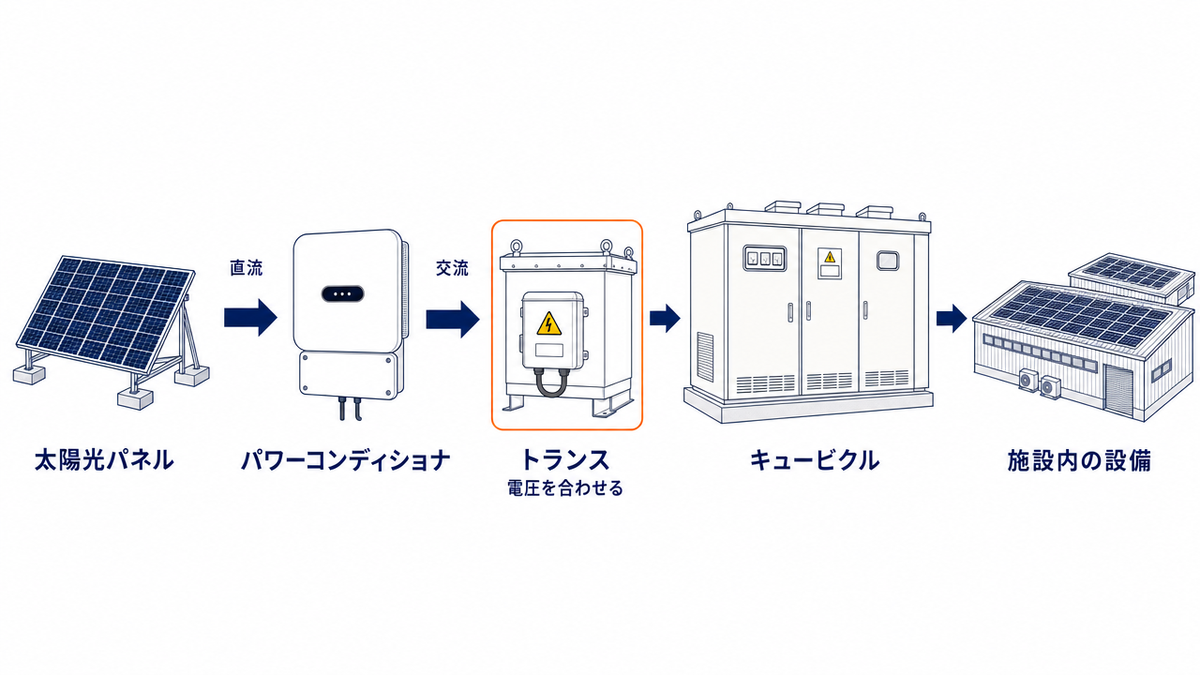

ここまでが前提です。そして本題に入ります。パワーコンディショナが作り出した交流の電気は、施設側の電圧と一致するとは限りません。この「合っていない」を解消するのがトランスの仕事です。
無料セミナー動画（アーカイブ配信中）
自家消費型太陽光発電・オンサイトPPAの「契約前に知っておきたいポイント」を、対談形式のセミナー動画4本で無料公開しています（フォーム登録後、すぐにご視聴いただけます）。
トランス（変圧器）は「電圧を合わせる」ための機器
変圧器そのものは、特別な機器ではありません。前述したキュービクルの中にも入っていますし、電柱の上に載っている灰色の円筒形の機器も変圧器で、こちらは電柱まで届いている6,600Vの電気を住宅で使う100V・200Vに下げています。太陽光発電の導入で新たに設置するトランスも、基本的な働きの一つは電圧を変換することです。
ただし、太陽光発電で合わせなければならないのは電圧だけではありません。太陽光発電協会の設計資料では、パワーコンディショナの選定時に「連系する系統側（電源側）と電圧や電気方式が一致しているか、絶縁方式」を確認するよう示されています（一般社団法人 太陽光発電協会「太陽光発電システムの設計」）。電圧・電気方式・絶縁方式の3点を合わせる——これがトランスの役割そのものです。電圧以外の2つが何を意味するのかは、記事の後半で順に解説します。

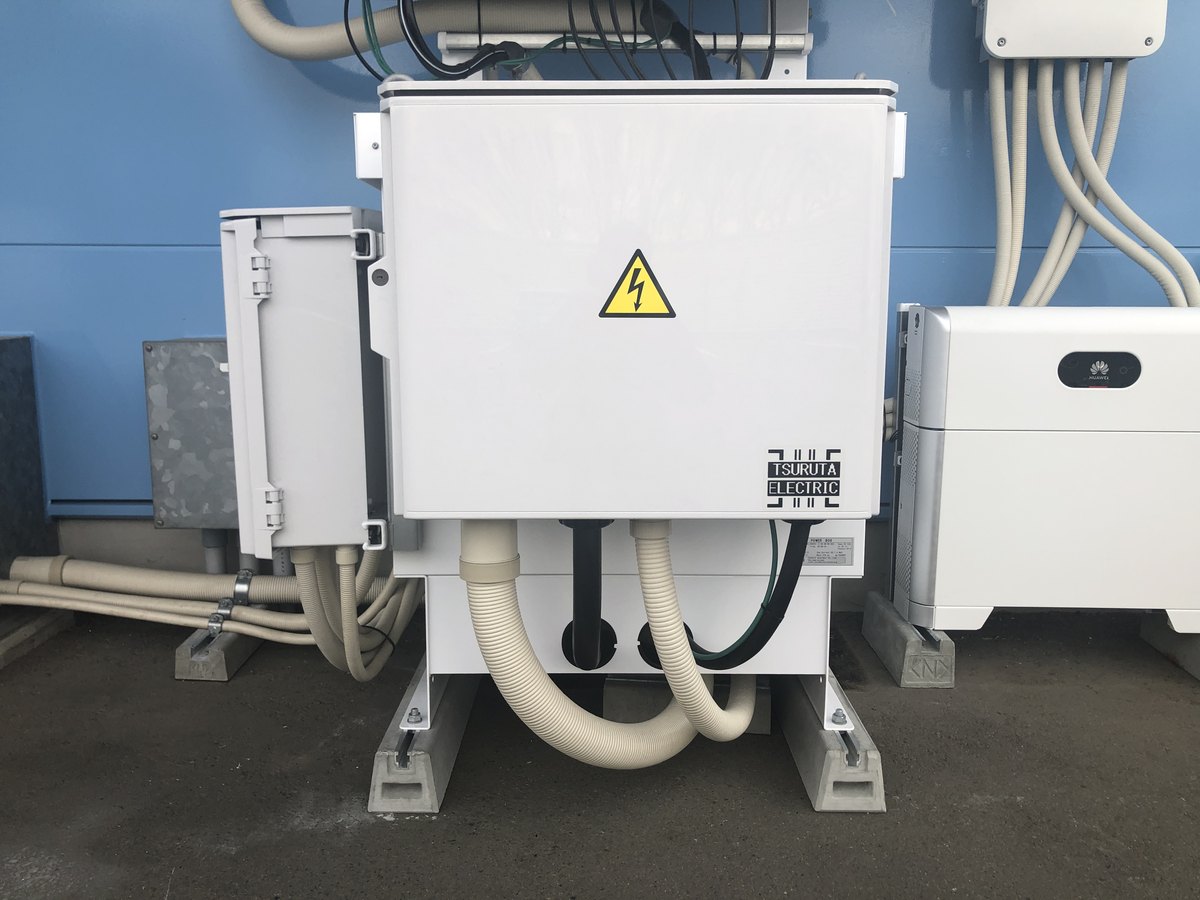

※弊社が施工した現場の絶縁トランス。屋外に設置され、下部に複数の可とう電線管が接続されています。
なぜパワーコンディショナは高めの電圧で出力するのか
ここで一つ、電気の基本的な性質に触れておきます。同じ量の電力を送るとき、電圧を高くすれば、流れる電流は小さくて済みます。そして電流が小さいほど、電気を運ぶケーブルは細いもので足ります。太い電線ほど高価で、施工の手間もかかります。
産業用のパワーコンディショナには比較的高い電圧で出力する機種があり、これには同じ電力をより小さい電流で送れるため、ケーブルの設計上で有利になるという面があります。実際の工事でも、電圧を上げた区間では必要な導体の断面積を小さくできる場合があります（実際のケーブル選定は、許容電流や電圧降下、敷設条件なども踏まえて決まります）。トランスは単なる「変換の手間」ではなく、システム全体の配線設計と結びついた要素でもあります。

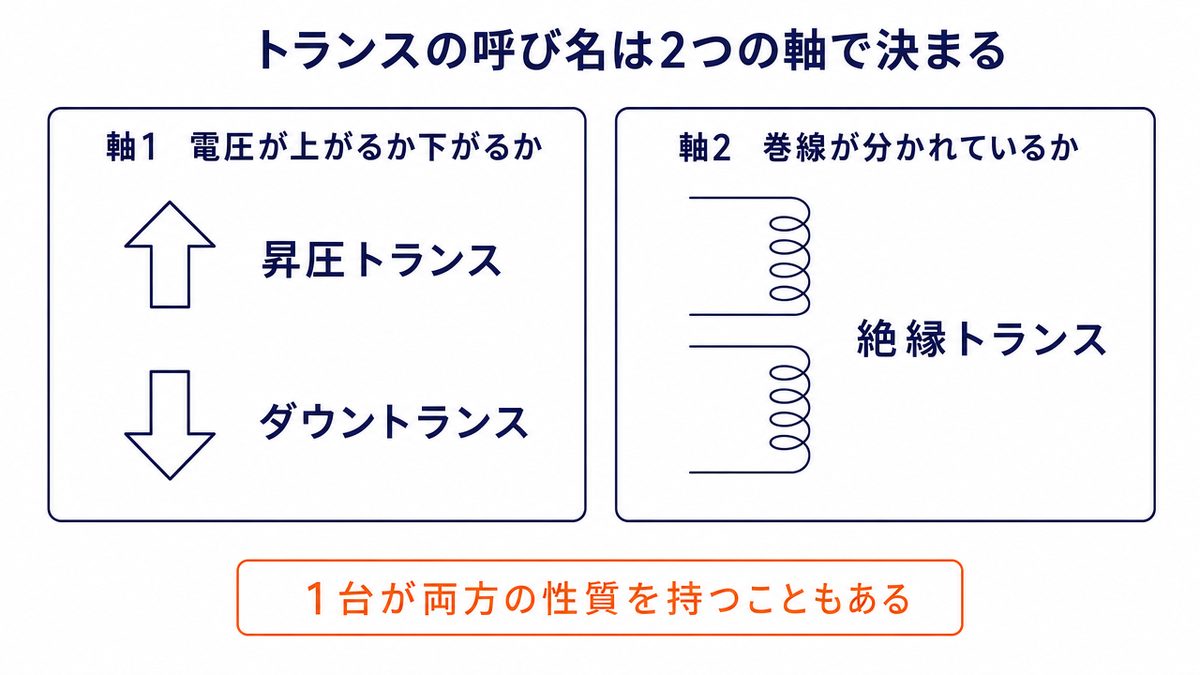

「昇圧」「ダウン」「絶縁」——呼び名が3つある理由
ここが最初につまずきやすい点です。3つの呼び名が並ぶと3台必要に見えますが、そうとは限りません。「昇圧・ダウン（降圧）」と「絶縁」は、そもそも別々の軸から付けられた呼び名です。1台のトランスが「昇圧」と「絶縁」の両方の性質を持つことは、珍しくありません。
2つの軸を分けて理解すると、見積書の読み方が変わります。
- 軸1：電圧が上がるか下がるか（昇圧トランス／ダウントランス）——電気が流れていく向きに沿って、電圧が上がるなら昇圧、下がるなら降圧（ダウン）です。太陽光発電では電気はパワーコンディショナから施設側へ流れるので、パワーコンディショナの出力電圧より接続先の電圧が高ければ昇圧、低ければ降圧になります
- 軸2：巻線が分かれているか（絶縁トランス）——トランスの内部には電線を巻いたコイル（巻線）があります。入口側と出口側で巻線が分かれている構造のものを絶縁トランスと呼び、電気の通り道としては両者がつながっていません。電圧の上げ下げとは別の話なので、「昇圧かつ絶縁」も「降圧かつ絶縁」もあり得ます
見積書や図面では、これらの呼び名が文書ごとに違う書かれ方をすることがあります。呼称だけで機器の内容を判断せず、パワーコンディショナ側と施設側それぞれの定格電圧、そして電力が流れる向きを単線結線図（電気設備の構成を1本の線で表した図面）で確認するのが確実です。台数と容量（kVA）は見積書の数量欄に明記されているので、そこが実体になります。呼び名の数が台数を意味しているとは限りません。
自家消費型で、トランスの話が必ず出てくる理由
トランスの話は、自家消費型太陽光発電で特によく出てきます。これは偶然ではなく、電気のつなぎ方が構造的に違うためです。

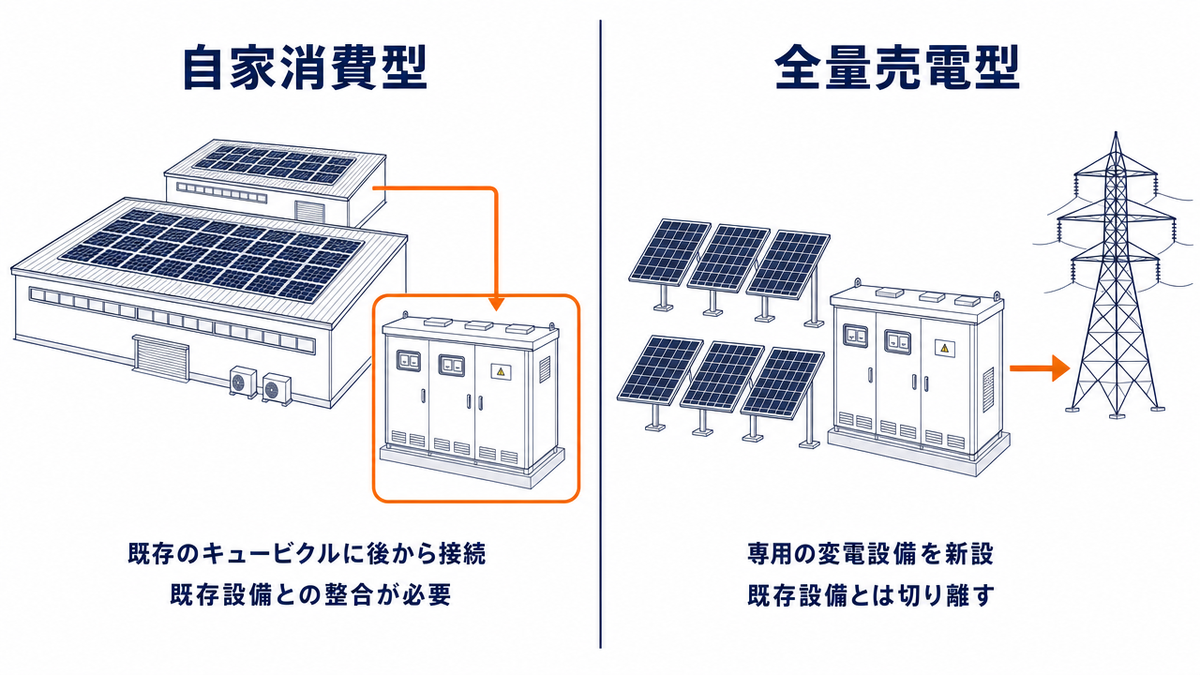

太陽光発電協会の設計資料では、両者の構成が次のように整理されています。
| 方式 | つなぎ方 | 設備の考え方 |
|---|---|---|
| 自家消費・余剰（高圧受電の施設） | 既存の「高圧受電設備の2次側の低圧回路に連系」する | 「昇圧設備やPAS等は従来設備を活用できます」（＝既存のキュービクルを活かす） |
| 全量売電（高圧連系） | 専用線で電力会社の系統に連系する | 「既存の受変電設備とは全く切離した、送出しの為の変電設備が必要」 |
※一般社団法人 太陽光発電協会「太陽光発電システムの設計」の記述に基づく整理。
つまり全量売電では、太陽光専用の変電設備を新しく建てるため、既存の受変電設備との相性には左右されにくくなります（パワーコンディショナと専用設備、連系する系統との整合は、当然ながら別途必要です）。一方の自家消費型は、すでに動いている施設の受電設備に、後から発電設備を接続するやり方です。
自家消費型は「既にある設備に後から載せる」構造だからこそ、新しく入れるパワーコンディショナを、既存設備の電圧や電気方式に合わせる必要が生じます。パワーコンディショナと既存設備を直接つないだのでは条件が揃わない場合に、この「合わせる」役割を担う代表的な手段がトランスです。既存のキュービクル側で必要になる工事の全体像は「太陽光発電を導入すると既存のキュービクルはどうなる？」で解説しています。
電圧が合っていても必要になる「絶縁」の話
トランスが担うもう一つの役割が絶縁です。これは電圧の数値だけを見ていると見落とす部分ですが、安全に関わる重要な論点です。
接地の方式が合わないと何が起きるか
電気設備には「接地（アース）」という仕組みがあります。ここで問題になるのは、電路の中性点や特定の相を大地につなぎ、大地に対する電圧の基準を定めるタイプの接地（系統接地）です。機器の外箱を大地につなぐ保安目的の接地とは、目的も対象も異なります。
この基準の取り方には複数の方式があり、パワーコンディショナが想定している方式と、施設側の方式が一致しないことがあります。海外で設計されたパワーコンディショナと、日本国内で一般的な低圧の配電方式とで前提が異なる場合が典型です。
方式が合わないまま接続すると、施設側の接地によって固定される電位と、パワーコンディショナが想定する大地に対する電位とが噛み合いません。その結果、機器が想定する範囲を超える対地電圧や内部電位が生じることがあり、パワーコンディショナ内部の半導体や絶縁部品を損傷するおそれがあります。
入口側と出口側で巻線が分かれたトランス（複巻の絶縁トランス）を、適切な結線と接地方式で設計すれば、両側を電気的に分けて接地方式の食い違いを解消できます。これが「絶縁トランス」と呼ばれるときに期待されている働きです。なお、巻線の一部を共用する単巻変圧器は両側が電気的につながっているため、接地方式を独立させることができず、この用途には使えません。後述する法令でも、単巻変圧器は直流の流出を防ぐ変圧器の対象から外されています。
加えて、高圧を扱う変圧器には「混触防止板付き」という仕様があります。高圧側と低圧側の巻線の間に遮蔽板を設け、万一の混触時の電流や、雷などによる異常電圧を接地側へ導くことで、低圧側へ異常電圧が移るのを抑える構造です。効果を得るには、遮蔽板にB種接地工事、鉄心・外箱にA種接地工事を施す設計とセットになります（公益社団法人 日本電気技術者協会「混触防止板付き変圧器」）。トランスは電圧を変えるだけの機器ではなく、異常時に被害が広がるのを抑える役割も担っています。
法令が求める「直流を流出させない」仕組み
もう一つ、法令上の要件があります。経済産業省「電気設備の技術基準の解釈」（2025年11月20日最終改正）の第221条は、パワーコンディショナから直流が電力系統へ流れ出すことを防ぐため、受電点とパワーコンディショナの間に変圧器（単巻変圧器を除く）を設けることを原則としています。
ここで実務上ありがたいのは、同条第2項が「設置する変圧器は、直流流出防止専用であることを要しない」と定めている点です。つまり、電圧を合わせるために設置したトランスが、この直流流出防止の役割を兼ねられます。役割ごとにトランスを積み増す必要はありません。
トランスを省略できる場合と、そのトレードオフ
では、トランスは必ず要るのか。ここは正確に理解しておく価値があります。第221条が省略を認めているのは、あくまで「直流の流出を防ぐために求められる変圧器」です。電圧や接地方式を合わせるために必要なトランスまで不要になる、という意味ではありません。
その省略の条件は、次の2つをいずれも満たす場合です。片方だけでは省略できません。
- 交流出力側で直流を検出し、検出したら交流出力を停止する機能を持っていること
- 直流側の電路が非接地であること、または高周波変圧器を用いていること（このどちらかを満たせばよい。なお「非接地」は直流側の電路を大地につながない方式のことで、直流側と交流側が絶縁されているという意味ではありません）
近年のパワーコンディショナには、内部に高周波の変圧器を持つ設計のものがあり、上記①の機能と併せ持つ場合には、外部にトランスを置かずに接続できることがあります。トランスの購入費・設置スペース・搬入の手間がまとめて不要になるため、条件が合えばコスト面のメリットは小さくありません。
ただし、前提として電圧・電気方式・接地方式が直接つないで成立する構成であることが必要です。そのうえで、外部にトランスを置かない構成では次の点を設計段階で詰めておく必要があります。
- 接地方式が合っているか：パワーコンディショナ側が施設の配電方式に対応した設定を持っているか。対応していない機種を無理に接続すると、前述の異常電圧の問題が生じます
- 漏電遮断器の誤動作：特に、直流側と交流側が電気的に分離されていないタイプ（トランスレス方式）を外部トランスなしで接続する場合、パワーコンディショナのスイッチング動作に伴う高周波成分が施設側に伝わりやすくなります。これを漏電と誤検知して遮断器が動作すると、稼働開始後に発電が突然止まるという形で問題が表面化します。感度の設定を含めた検討が必要です

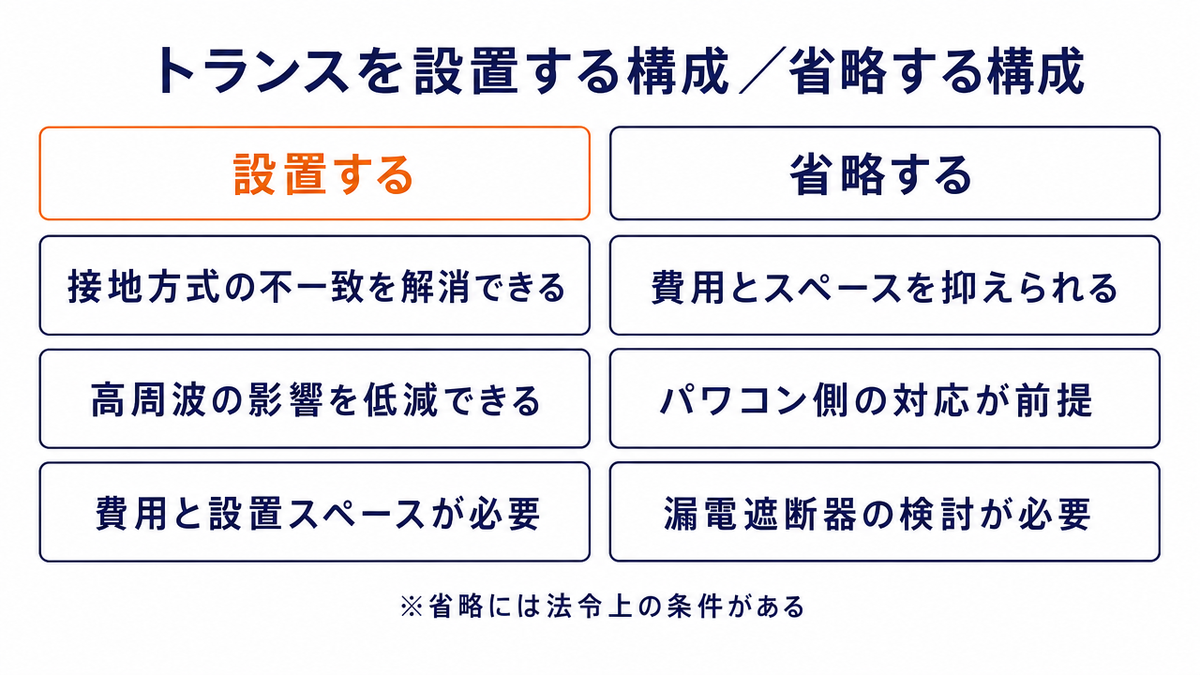

トランスを入れる構成では、パワーコンディショナと施設側の電気的な直結を断てるため、こうした影響を低減できる場合があります（どの程度低減できるかは、変圧器の構造や遮蔽・接地の設計に左右されます）。トランスの費用は「省略できる無駄」ではなく、設計の確実性を買う費用という側面があります。どちらが適するかは、パワーコンディショナの機種と施設側の設備条件の組み合わせで決まります。
費用の位置づけと、導入前に確認しておきたいこと
費用の感覚をお伝えします。弊社が2026年前半に手がけた自家消費型太陽光発電の案件で見積の内訳を確認すると、トランスの費用はパワーコンディショナと同等か、それを上回る規模になることが珍しくありません。システム全体に占める割合としては、1割前後を占める例が複数ありました。
※いずれも特定案件の実績であり、容量・仕様・設置条件によって変わります。資材価格の変動も大きいため、実際の金額は個別のお見積りでご確認ください。
決して小さくない金額ですが、この費用の中身は「電圧を変える箱」の代金だけではありません。案件ごとに必要となる変圧比・結線方式・絶縁・遮蔽といった仕様が、そのまま費用に反映されています。どこまでの仕様が必要かは、施設側の条件とパワーコンディショナの組み合わせで決まります。
導入を検討する段階で、確認しておくとよい点を挙げます。
- 既存設備の単線結線図があるか：施設の電気設備の構成を1本の線で表した図面です。接地の方式や電圧を確認する出発点になるため、手元にあるかどうかで検討の速さが変わります
- パワーコンディショナの機種とトランスはセットで決まる：トランスの仕様は、パワーコンディショナの機種（出力電圧が機種ごとに異なります）と、施設側の電圧・接地方式・接続構成を組み合わせて決まります。そのため契約後に機種を変更すると、トランスも作り直しになることがあります。機種の選定は早い段階で固めておくのが安全です
- 設置スペースと搬入経路：トランスは重量のある機器で、搬入にクレーンなどを要する場合があります。屋外に設置する場合、防火の観点から周囲との離隔距離が求められ、消防への事前相談が必要になることもあります。設置場所の検討は早めに始めるのが得策です
- 納期：容量や仕様によっては、発注から納品まで数ヶ月を要する場合があります。工程全体のスケジュールに織り込んでおく必要があります
よくあるご質問
見積書に「昇圧トランス」と「ダウントランス」の両方が書かれていました。2台必要なのでしょうか？
呼び名だけでは判断できません。まずは数量欄をご確認ください。台数と容量（kVA）が明記されているはずですので、そこが実体です。そのうえで、施工会社に「この機器は何台で、それぞれどの区間に入り、両側の電圧はいくつか」を単線結線図で示してもらうのが確実です。
トランスを入れると、その分だけ電気のロスが出るのではないですか？
そのとおりで、変圧器には通電しているだけで生じる損失（無負荷損）と、電流が流れることで生じる損失（負荷損）があります。したがって、トランスを省略できる構成のほうがこの点では有利です。ただし省略には本文で述べた条件と検討事項が伴うため、損失だけを理由に決められるものではありません。どの構成が適するかは、機種と施設側の条件を踏まえた設計判断になります。
トランスの容量はどうやって決まるのですか？
設置するパワーコンディショナの出力に見合った容量を選定します。弊社の実務では、パワーコンディショナの出力（kW）に対応する容量（kVA）のトランスを組み合わせる構成が基本です。複数台のパワーコンディショナを1基のトランスにまとめる構成もあり、設置スペースや配線の条件によって使い分けます。
まとめ｜トランスは「合わせる」ための機器
- トランス（変圧器）は、パワーコンディショナと施設側の設備の間で、電圧・電気方式・絶縁を整えるための機器
- 「昇圧・ダウン」は電圧が上がるか下がるか、「絶縁」は巻線が分かれているかという別々の軸の呼び名。1台が両方の性質を持つこともあるため、台数は見積書の数量欄で確認する
- 自家消費型は既存の受電設備に後から接続する構造のため、既存設備との整合が必要になり、トランスの話が出てくる
- 法令上は直流の流出防止が求められるが、電圧を合わせるためのトランスがその役割を兼ねられる
- 法令が定める省略の条件を満たしても、電圧や接地方式を合わせるためにトランスが必要な場合はある。省略する構成では接地方式の対応と漏電遮断器の検討が必要
恒電社は、高圧受変電設備（キュービクル）の設計・施工・改修と、自家消費型太陽光発電のEPC（設計・調達・施工）の両方を自社で手がけています。既存設備の図面確認から機器の選定、施工までを通して対応していますので、「うちの設備にはどの構成が合うのか」という検討段階のご相談からお気軽にお寄せください。実際に工場へ導入されたお客様の様子は「ウエットマスター株式会社様の導入事例」でもご覧いただけます。導入前に必要な申請の全体像は「太陽光発電設備の導入前に必要な「申請」とは何か？」で解説しています。
