本稿の目的：自家消費型太陽光発電を導入する際に、既存のキュービクル（高圧受変電設備）側で必要になる機器の新設・増設・改造と、電力会社側との協議・申請の流れを整理します。
結論：系統へ電力を流さない「逆潮流なし」の自家消費型でも、逆電力継電器（RPR）をはじめとする保護継電器の設置が原則として必要です。既存盤の改造か連系盤の増設かは、盤内の空きスペース・図面の有無・設備の年数が判断の出発点になります。
見落としがちなリスク：機器や工事そのものより、系統連系の協議・申請に案件によっては数ヶ月単位の時間がかかることです。ここを工程に織り込まずに計画すると、稼働開始が想定より大きく遅れます。
工場や倉庫など、高圧で受電している施設には、キュービクル（高圧受変電設備。電力会社から高圧＝一般的には6,600Vで受け取った電気を、施設内で使える電圧に変換する機器一式を金属製の箱に収めた設備)が設置されています。ご自身の会社が高圧受電かどうかは、電気料金請求書の契約電力が50kW以上かどうかが一つの目安です（供給電圧の記載があれば、そちらも併せてご確認ください）。
自家消費型太陽光発電を導入する場合、屋根で発電した電気はこのキュービクルや、その配下の配電盤を経由して施設内の設備へ供給されます。そのため、太陽光パネルやパワーコンディショナの設置だけでは完結せず、多くの場合、既存キュービクル側にも機器の新設・増設や改造が必要になります。本記事では「何を付ける必要があるのか」「既存の盤を改造するのか、盤を増やすのか」「電力会社側への申請はどう進むのか」という3つの疑問に、施工会社の実務の視点からお答えします。
※自家消費型太陽光発電そのものの基礎は「自家消費型太陽光発電とは？工場に導入するリアルなメリット」で解説しています。
太陽光の電気は、既存のキュービクル側の設備とつながる

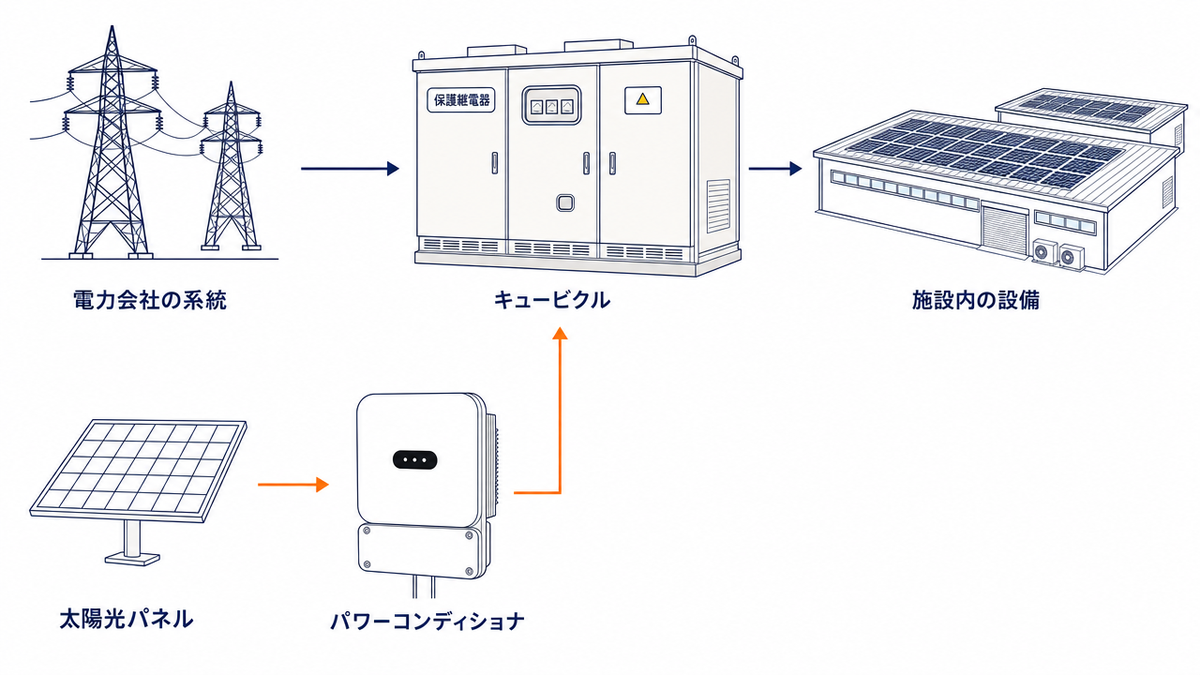

自家消費型太陽光発電は、太陽光パネルで発電した直流の電気をパワーコンディショナ（PCS。直流の電気を施設で使える交流に変換する装置）で変換し、施設内の配電系統に接続する仕組みです。この接続は多くの場合、既存のキュービクル、またはその低圧側の配電盤に対して行います。
つまり既存の受電設備は、「電力会社から電気を受け取る玄関」であると同時に、「太陽光の電気と購入する電気が合流する場所」になります。太陽光の電気を安全に合流させるには、系統（電力会社側の送配電網）に悪影響を与えないための保護装置と、既存の受電設備側の保護との連携（保護協調）が求められ、その要件は経済産業省「電気設備の技術基準の解釈」（2025年11月20日最終改正）の第229条などで定められています。
なお、高圧での連系（電力会社の系統への接続）は原則2,000kW未満が対象で、契約電力と発電設備の出力の大きい方で区分が判定されます（資源エネルギー庁「電力品質確保に係る系統連系技術要件ガイドライン」2024年12月1日改定）。本記事が対象とする高圧受電の施設では、契約電力と発電設備の出力の大きい方が原則50kW以上2,000kW未満の場合に、この高圧連系の区分となります。
無料セミナー動画（アーカイブ配信中）
自家消費型太陽光発電・オンサイトPPAの「契約前に知っておきたいポイント」を、対談形式のセミナー動画4本で無料公開しています（フォーム登録後、すぐにご視聴いただけます）。
新設・増設が必要になる機器——中心は「保護継電器」
キュービクル側で新設・増設する機器の中心は、保護継電器（電気の異常を検出して、遮断器などへ動作信号を出す装置）です。「売電しない自家消費型なら、保護は簡単なのでは」と思われがちですが、保護が単純になるとは限りません。売電するかどうかではなく、まず系統へ電力を流すかどうか（逆潮流の有無）が重要な判断要素になります。実際の構成は、発電方式・規模・パワーコンディショナの機能・既設設備の状態・連系条件も含めて決まります。
逆潮流とは、構内から電力会社側の系統へ向かう有効電力の流れのことです（詳しくは「逆潮流とは？」をご覧ください）。売電の有無と逆潮流の有無は別の概念です。電力会社への連系申込でも「逆潮流あり・売電なし」という区分が用意されており、売電契約を結ばないことが、そのまま逆潮流なしを意味するわけではありません。

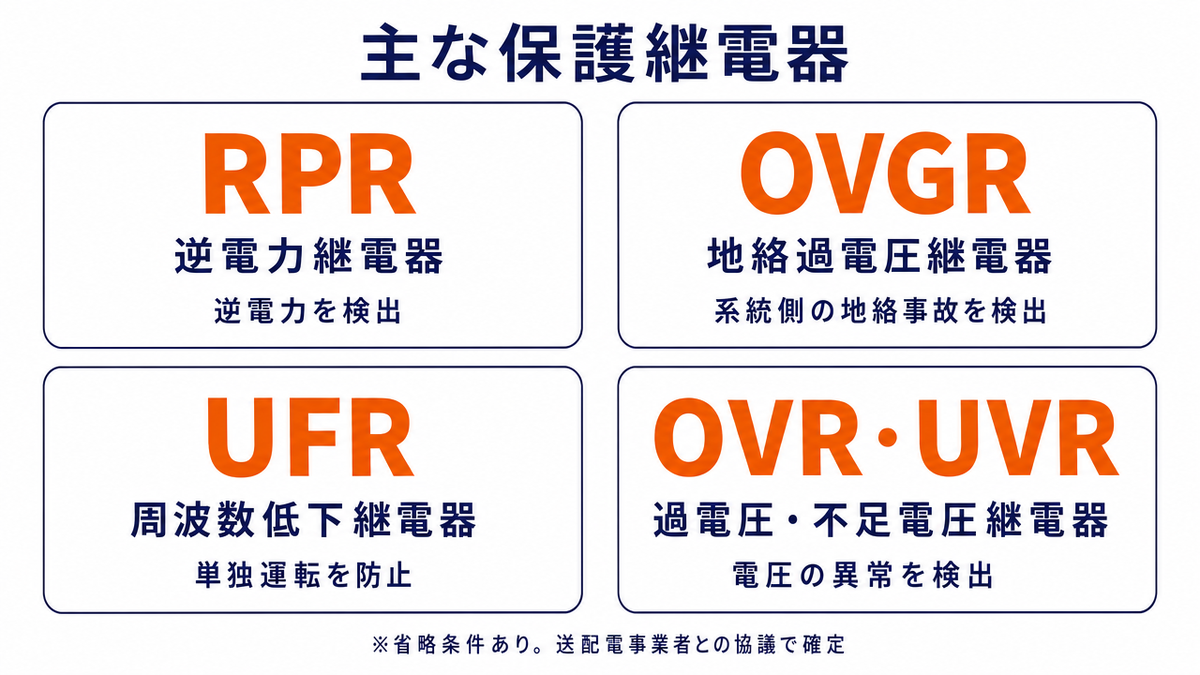

本稿では、受電点から系統へ電力を流さない「逆潮流なし（ゼロエクスポート）」の自家消費型を主に扱います。この場合、単独運転を防ぐための基本としてRPRとUFR（周波数低下継電器）が原則として求められます。RPRは逆向きの電力を検出する装置で、「電気設備の技術基準の解釈」第229条では、逆潮流のない連系における単独運転（停電などの際に太陽光発電だけが動き続けてしまう状態）を検出する要素の一つとして位置づけられています。自家消費型の高圧連系で設置が求められる主な保護継電器は次のとおりです。
| 装置（略称） | 役割 | 補足 |
|---|---|---|
| 逆電力継電器（RPR） | 構内から電力会社側への電気の流れ出し（逆電力）を検出し、発電設備を系統から切り離す（解列する）動作につなげる | 逆潮流なし連系での単独運転検出の柱。省略には条件がある |
| 地絡過電圧継電器（OVGR） | 電力会社側の配電線で起きた地絡事故（電線が大地とつながってしまう事故）を検出する | 通常はZPD（零相電圧検出器）等から零相電圧を取り込む。既設の地絡方向継電装置付きPAS等から零相電圧を取り込める構成もある |
| 周波数低下継電器（UFR） | 停電時などに太陽光だけが動き続ける「単独運転」を防ぐ | 逆潮流なしの単独運転防止はRPRとUFRの組み合わせが基本 |
| 過電圧継電器（OVR）・不足電圧継電器（UVR） | 発電電圧の異常な上昇・低下や、系統側の短絡事故を検出する | 既設リレーの構成によって扱いが変わる |
※「電気設備の技術基準の解釈」第229条（229-1表・逆変換装置を用いる場合）に基づく整理。既存設備の構成や発電規模によっては一部を省略できる条件も定められており、実際にどこまで設置するかは接続先の一般送配電事業者の技術要件と協議で最終確定します。
保護継電器のほかにも、次のような機器・改造が発生します。
- 解列用の遮断器：異常時に太陽光発電設備を電路から切り離す（解列する）箇所には、確実な遮断能力を持つ装置が必要です。既設の遮断器を解列箇所にできる場合もあり、どこで解列するかは協議で確定します。なお東京電力パワーグリッド管内では「系統連系に係る設備設計について」（2025年4月1日実施）により、半導体のみで構成された電子スイッチは原則として遮断装置に適用できないとされており、機械的に電路を切り離して絶縁を保持できる遮断器等の装置による解列が前提になります（パワーコンディショナの出力端遮断器と同等の機能を持つ装置が認められる場合もあります）
- 変圧器まわり：「電気設備の技術基準の解釈」第221条では、受電点とパワーコンディショナの間に変圧器（単巻変圧器を除く）を設けることが原則とされています。ただし、交流側で直流の流出を検出して停止する機能を持つなど、所定の条件を満たすパワーコンディショナでは省略が認められており、要否は機器選定の段階で確認します。これとは別に、パワーコンディショナの接地方式と既設変圧器の結線方式が合わず、間に絶縁トランスを追加した実例もあります
- 制御・監視まわり：保護継電器の動作信号をキュービクルの制御回路と連動させる改造や、遠隔監視装置の設置などです
既存キュービクルの「改造」か、連系盤の「増設」か

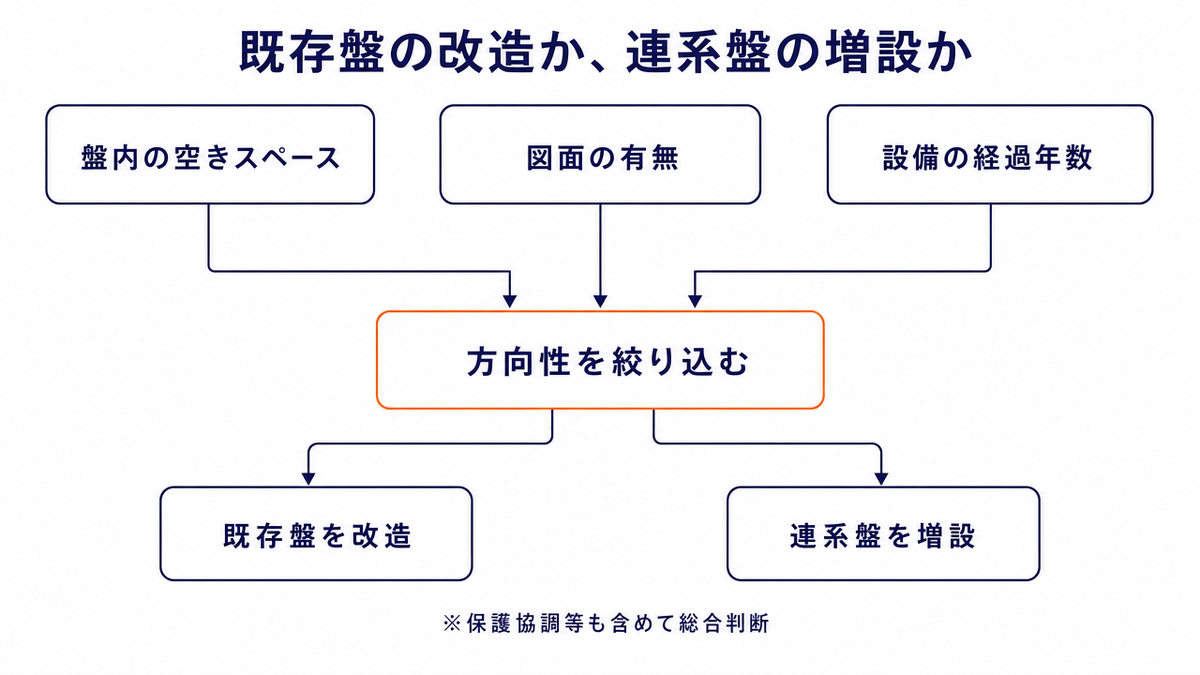

これらの機器をどこに収めるかには、大きく2つの方法があります。既存キュービクルの盤内を改造して組み込む方法と、連系用の盤（連系盤）を新たに増設する方法です。方向性を絞り込むための主な初期確認ポイントは、次の3点です。
- 盤内の空きスペース：保護継電器や遮断器を追加する物理的な余裕があるかどうか。スペースが足りない場合に、複数の保護機能をまとめた一体型の複合継電器で収めた実例もあります
- 図面の有無：既存キュービクルの単線結線図（設備の電気的な構成を1本の線で表した図面）が残っているかどうか。系統連系の申請ではキュービクルの図面や詳細な単線結線図の提出を求められるため、図面が見つからない場合は現地調査で図面を復元する作業から始まります
- 設備の経過年数：設置から長い年数が経過したキュービクルであれば、古い盤に改造費をかけるより、太陽光導入と同時に本体を更新する方が合理的な場合があります
判断の出発点は「既存キュービクルの現状把握」です。盤内の空きスペース・図面の有無・設備の経過年数の3点で、改造か増設かの方向性を絞り込めます。そのうえで、実際の設計ではブレーカーの容量・仕様、既存の保護装置との協調、接続方法なども含めた総合判断になります。現地調査では盤内の機器構成に加えて、ケーブルを通す配管の太さやケーブルラックの幅まで確認します。既設の配管にケーブルが収まらず、配線ルートの追加工事が必要になることもあるためです。
太陽光より先に、受変電設備だけを更新することもあります。太陽光の導入判断と、キュービクル更新のタイミングは、必ずしも揃いません。
弊社の2026年の一事例では、設置から相当の年数が経過したキュービクルの更新のご相談と、自家消費型太陽光のご相談を同時にいただきました。現地調査も、受変電設備の担当者と太陽光の担当者が同じ日に伺っています。ただ、キュービクル側にはPCB含有機器への対応という、期日の定まった事項が絡んでいました。一方の太陽光は屋根まわりの条件整理に時間が必要で、結果として、太陽光は翌年度以降の検討とし、キュービクル更新を先行させることになりました。
このとき弊社では、キュービクル本体の工事と、太陽光を連系する場合にこの設備で必要になる機器——逆電力継電器（RPR）や地絡過電圧継電器（OVGR）、太陽光専用のブレーカー、計測用の機器——を、分けてご説明しています。キュービクル単体の話と、太陽光を載せる場合に受変電側で追加になる話が、混ざらないようにするためです。
太陽光を導入するかどうかは、この時点ではまだ決まっていません。ただ、決まっていない段階でも、受変電側にどこまでの工事が発生するのかは先に整理できます。そこが見えてはじめて、太陽光を含めた設備計画全体を比較できるようになります。
機器だけではない——電力会社側との系統連系協議
設備の設計と並行して必ず発生するのが、接続先の一般送配電事業者（電力会社側の送配電部門）との系統連系協議・申請です。国のガイドラインは標準的な指標という位置づけで、実際の連系は各エリアの一般送配電事業者が定める技術要件に基づいて協議されます。
申請では、接続契約の申込書類に加えて、案件に応じて詳細な単線結線図、キュービクルの図面、保護継電装置のブロック図（どの継電器がどの遮断器を動かすかの構成図）、機器の仕様書、工事工程表などの提出を求められます（必要書類は接続先の一般送配電事業者や案件の内容によって異なります）。送配電事業者側は、保護継電器の型式や整定範囲（動作条件の設定値）、解列箇所まで1項目ずつ確認するため、書類の補正のやり取りが複数回発生することも珍しくありません。実際に、パワーコンディショナの型式変更という設備変更だけでも、確認手続きの開始から2ヶ月半以上を要し、書類補正のやり取りが4往復に及んだ実例があります（2026年・弊社実務例）。
系統連系の協議・申請には、工事とは別に、案件によっては数ヶ月単位のリードタイムがかかります。導入スケジュールには最初から織り込んでおくことが重要です。また、送配電事業者側の設備工事が必要になる場合には、工事費負担金が別途発生することがあります。
さらに、送配電事業者との協議とは別に、国への手続きとして「使用前自己確認」があります。出力10kW以上2,000kW未満の太陽電池発電設備の設置では、設置者が技術基準への適合を自ら確認し、発電電力の使用を開始する前に結果を届け出ることが電気事業法で求められています（対象範囲は経済産業省 産業保安監督部の公表資料による）。連系協議と並行して準備を進める手続きです。あわせて、既に高圧受電をしている事業場では、発電設備の追加に伴って保安規程の変更届出が必要になる場合があります。保安管理業務を外部に委託している施設では、委託の範囲に発電設備が含まれるかの確認も必要です。いずれも、施設の電気主任技術者や委託先と早い段階ですり合わせておくと、工程の後半で慌てずに済みます。
※太陽光発電の導入前に必要な申請の全体像は「太陽光発電設備の導入前に必要な「申請」とは何か？」で解説しています。
工事のスケジュールと停電作業
既存キュービクルへの機器の追加や盤内の改造は、充電部（電気が通っている部分）に近い作業となるため、安全確保の観点から停電を伴うのが一般的です。弊社の施工では、施設の休日など操業への影響が小さいタイミングで停電日を調整し、太陽光パネルの設置や配線・架台工事など停電を伴わない工程とは分けて計画しています。
スケジュール面で注意したいのは、キュービクル本体を新たに製作する場合の納期です。弊社の2026年の一事例では、発注から納品まで約8ヶ月を要しました（前年の同種案件と比べて約2倍）。本体の手配を伴う計画では、この納期が全体工程を左右します。
そして工事の最後には、施設の電気工作物を管理する電気主任技術者の保安監督のもと、保安規程や連系協議の内容に従って、保護装置・遮断器・絶縁・接地などの必要な試験を行います。弊社では原則として主任技術者の立会いのもとで動作試験・連動試験を実施しています。保護継電器を実際に動作させ、発電設備が系統から確実に切り離される（解列・停止する）ことまで確認します。機器を取り付けるだけでなく、異常時に確実に働くことを確かめるところまでが工事の範囲です。対象となる設備では、必要な試験・確認を行ったうえで、使用前自己確認の結果を発電電力の正式な使用開始前に届け出ます。試験のための連系を含む具体的な手順は、一般送配電事業者との協議内容に従います。
よくあるご質問
キュービクル側の工事費用はどのくらいかかりますか？
太陽光発電設備の本体工事とは別枠で計上されます。弊社の過去の受注実績では、高圧連系工事の単体で数十万円から百数十万円の事例があります。ただし、既存設備の状態・改造の範囲・保護継電器の構成といった機器・施工条件によって大きく変わるため、現地調査に基づく個別のお見積りが前提です。
キュービクルが古い場合、太陽光導入と同時に更新すべきですか？
設置から相当の年数が経過している場合は、同時更新を検討する価値があります。停電作業の機会を1回にまとめられること、更新が近い盤に改造費をかけずに済むことが主な理由です。一方で、前述のとおりキュービクル本体の納期が大幅に延びた事例もあり、太陽光の稼働開始時期に影響するため、スケジュール全体を見た判断が必要です。
なお見落とされやすいのが、同じ場所に同じ大きさのものが入るとは限らないという点です。弊社の2026年の一事例では、1990年代に設置されたキュービクルの更新にあたり、変圧器のモデルチェンジで外形寸法が大きくなっており、当該仕様で弊社が照会した範囲では、現行機種は横幅1,600mmが最小でした。既設の設置場所は、基礎を増設しても1,400mmが限界です。結果として設置場所そのものを移す判断となり、低圧ケーブルの延線と、使用25年が経過していた高圧ケーブルの更新まで工事範囲が広がりました。
このとき設備容量は150kVAのまま、増やしていません。将来太陽光を載せるからといって受変電設備の容量を大きくする必要があるとは限らず、発電側に専用の変圧器を設ける構成をとることもあります。
停電せずに工事できますか？
既存キュービクルへの保護継電器の追加や盤内の改造は、安全確保の観点から停電を伴うのが一般的です。停電の時間や回数は工事内容によって変わりますが、事前に作業手順を組み、休日実施などの調整を行います。停電を伴う作業をできるだけまとめられるよう、施工会社と工程を調整することが実務上のポイントです。
まとめ｜既存キュービクルの現状把握が最初の一歩
- 系統へ電力を流さない「逆潮流なし」の自家消費型でも、逆電力継電器（RPR）や地絡過電圧継電器（OVGR）などの保護継電器の設置が原則として必要（売電の有無と逆潮流の有無は別の概念）
- 既存盤の改造か連系盤の増設かは、盤内スペース・図面の有無・設備の経過年数の3点から絞り込み、保護協調等も含めて総合判断する
- 系統連系の協議・申請には案件によって数ヶ月単位の期間がかかるため、最初から工程に織り込む
- 保護装置・遮断器・絶縁・接地などの必要な試験と連動確認、所定の手続きを終えて、使用開始となる
恒電社は、高圧受変電設備（キュービクル）の設計・施工・改修と、自家消費型太陽光発電のEPC（設計・調達・施工）の両方を自社で手がけています。既存キュービクルの現状把握から連系協議、施工、動作試験まで、施設の電気主任技術者や保安管理の受託者と連携しながら一貫して対応していますので、「うちのキュービクルはどうなるのか」という検討段階のご相談からお気軽にお寄せください。
